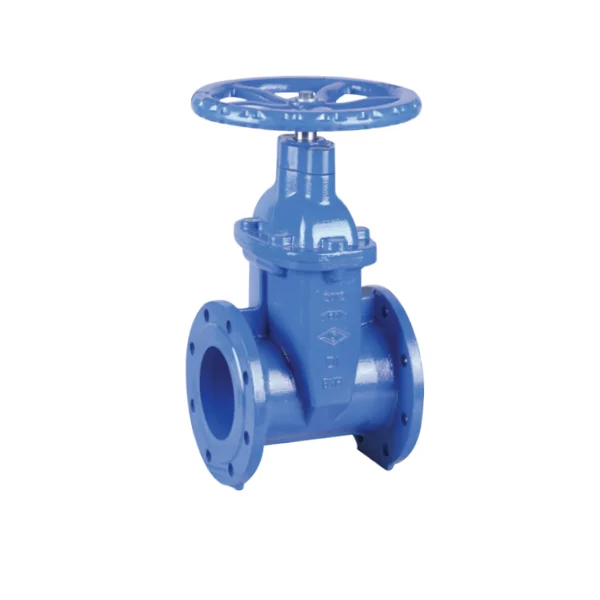

BS 5163 Flanced Presshient NRS Gate Valve PN25
Model:(Z45X) PN25
Z45X BS 5163 фланцавы пруглены клапан NRS Gate PN25
• Падключэнне заканчваецца: фланец да BS EN 1092-2: 1997
• Працоўны ціск: PN25
• Дыяпазон тэмпературы: 0 ℃- 100 ℃
• Пакрыццё: злітае пакрыццё з эпаксідным пакрыццём у адпаведнасці з ANSI/AWWA C550
• Працоўны ціск: PN25
• Дыяпазон тэмпературы: 0 ℃- 100 ℃
• Пакрыццё: злітае пакрыццё з эпаксідным пакрыццём у адпаведнасці з ANSI/AWWA C550
Спецыфікацыя матэрыялу
|
Частка № |
Частка |
Стандартная спецыфікацыя |
Варыянты |
|
1 |
Корпус клапана |
EN-GJS-450-10 |
|
|
2 |
Пругкі клін |
EN-GJS-450-10+EPDM |
|
|
3 |
Сцябло |
З нержавеючай сталі |
SS304, SS316, SS420, SS431 |
|
4 |
Удар |
Цынк вугляродзістай сталі пакрыты |
SS304, SS16 |
|
5 |
Капот |
EN-GJS-450-10 |
|
|
6 |
O кальцо |
НБР |
EPDM |
|
7 |
Залоза |
EN-GJS-450-10 |
|
|
8 |
Ручка |
EN-GJS-450-10 |
Націснутая сталь |
|
9 |
Удар |
Цынк вугляродзістай сталі пакрыты |
SS304, SS16 |
|
10 |
FLA шайба |
Цынк вугляродзістай сталі пакрыты |
SS304, SS16 |
|
11 |
Кольца шклоачышчальніка |
НБР |
EPDM |
|
12 |
Удар |
Цынк вугляродзістай сталі пакрыты |
SS304, SS16 |
|
13 |
Плоская шайба |
Цынк вугляродзістай сталі пакрыты |
SS304, SS16 |
|
14 |
O кальцо |
НБР |
EPDM |
|
15 |
Цяга шайбы |
Латунь HPB59-1 (тып A) Недаступны (тып B) |
|
|
16 |
Газ капота |
EPDM |
НБР |
|
17 |
Клін арэх |
Латунь HPB59-1 |
Бронзавы ZQSN5-5-5 |
Заўвага: Для спецыяльнага запыту матэрыялу, акрамя стандартнай спецыфікацыі, калі ласка, укажыце дакладна ў спісе запыту або замовы.
|
Dn |
Pn |
Памеры (мм) |
||||||||
|
Цаля |
мм |
|
L |
H |
D |
D1 |
d |
C |
T |
n-блява |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2,5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-F19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-f28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-F31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-F31 |
Гарачыя тэгі: BS 5163 Flanced Presshient NRS Gate Valve PN25
