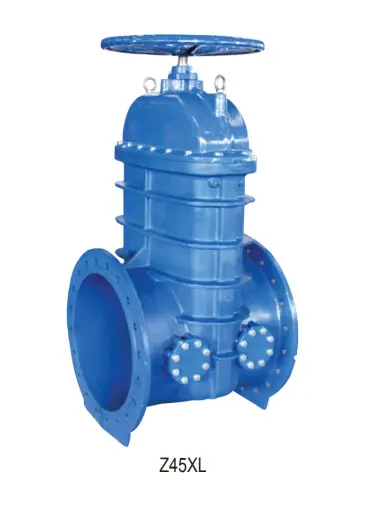

BS 5163 фланцавы пругкавы клапан варот NRS з байпасным выхадам
Model:(Z45XL) PN10/16

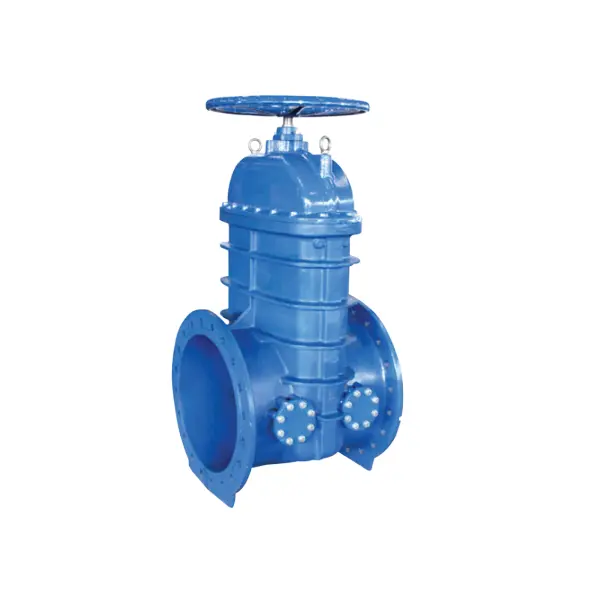

BS 5163 Flanced Presshient NRS Gate Vate з байпасным выхадам (Z45XL) PN10/16
• Падключэнне заканчваецца: фланец да BS EN 1092-2: 1997
• Працоўны ціск: PN10/16
• Дыяпазон тэмпературы: 0 ℃- 100 ℃
• Пакрыццё: злітае пакрыццё з эпаксідным пакрыццём у адпаведнасці з ANSI/AWWA C550
• Падключэнне заканчваецца: фланец да BS EN 1092-2: 1997
• Працоўны ціск: PN10/16
• Дыяпазон тэмпературы: 0 ℃- 100 ℃
• Пакрыццё: злітае пакрыццё з эпаксідным пакрыццём у адпаведнасці з ANSI/AWWA C550

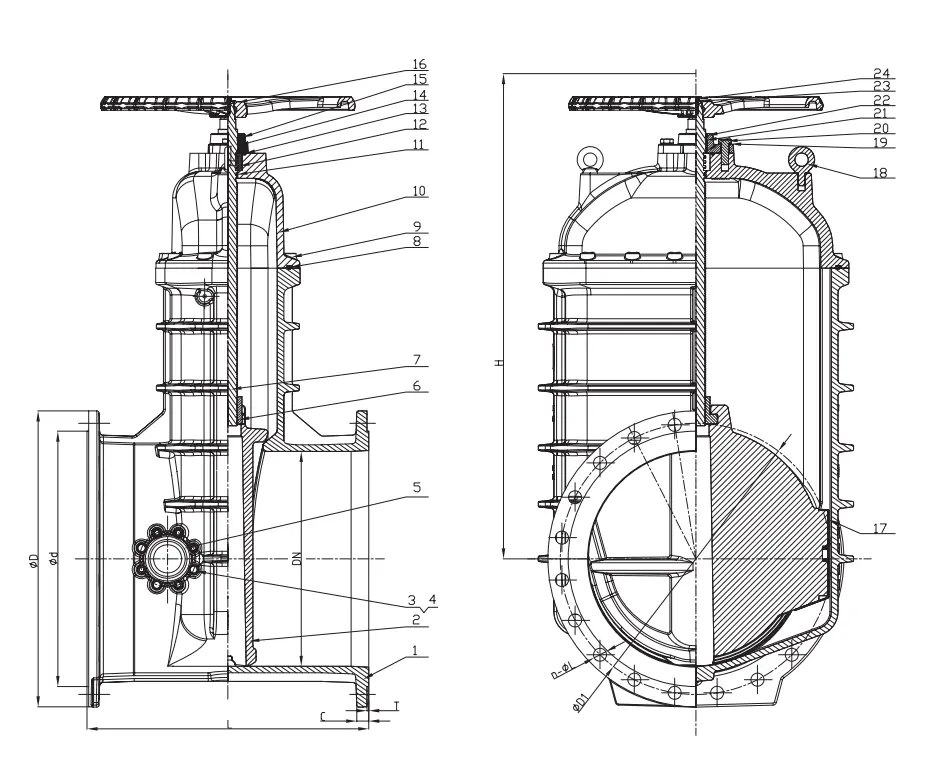

| Спецыфікацыя матэрыялу | |||
| Частка № | Частка | Стандартная спецыфікацыя | Варыянты |
| 1 | Корпус клапана | EN-GJS-450-10 |
|
| 2 | Пругкі клін | EN-GJS-450-10+EPDM |
|
| 3 | Удар | Цынк вугляродзістай сталі пакрыты | SS304, SS316 |
| 4 | Плоская шайба | Цынк вугляродзістай сталі пакрыты | SS304, SS316 |
| 5 | Чаканне клапана By-Pass | EN-GJS-450-10 |
|
| 6 | Клін арэх | Латунь HPB59-1 |
|
| 7 | Сцябло | З нержавеючай сталі | SS304/316/420/431 |
| 8 | Газ капота | EPDM | НБР |
| 9 | Удар | Цынк вугляродзістай сталі пакрыты | SS304, SS316 |
| 10 | Капот | EN-GJS-450-10 |
|
| 11 | O кальцо | НБР | EPDM |
| 12 | Цяга шайбы | Цынк вугляродзістай сталі пакрыты | SS304, SS316 |
| 13 | O кальцо | НБР | EPDM |
| 14 | Кіраўніцтва па восі | Латунь HPB59-1 |
|
| 15 | Залоза | EN-GJS-450-10 |
|
| 16 | Ручка | EN-GJS-450-10 | Націснутая сталь |
| 17 | Накіроўвалы рукав | EPDM |
|
| 18 | Вачэй ніт | Цынк вугляродзістай сталі пакрыты |
|
| 19 | Плоская шайба | Цынк вугляродзістай сталі пакрыты | SS304, SS316 |
| 20 | Удар | Цынк вугляродзістай сталі пакрыты | SS304, SS316 |
| 21 | 0 кальцо | НБР | EPDM |
| 22 | Кольца шклоачышчальніка | EPDM | НБР |
| 23 | Плоская шайба | Цынк вугляродзістай сталі пакрыты | SS304, SS316 |
| 24 | Удар | Цынк вугляродзістай сталі пакрыты | SS304, SS316 |
| Заўвага: 1. Для запыту спецыяльнага матэрыялу, акрамя стандартнай спецыфікацыі, калі ласка, укажыце дакладна ў спісе запыту або замовы. Зборкі і зборку клапана не трэба прыводзіць і пастаўляцца, калі ў парадку або запыту няма канкрэтнай заявы. 2.IF Айтынс для абходу і клапан патрабуецца, калі ласка, укажыце яго ў замове на пакупку, і выдаткі будуць дададзеныя адпаведна ". |
|||
| Dn | Pn | Памеры (мм) | ||||||||
| Цаля | мм | L | H | D | D1 | d | C | T | n-блява | |
| 18 " | 450 | 10 | 650 | 1108 | 640 | 565 | 530 | 30 | 4 | 20-F28 |
| 16 | 585 | 548 | 20-31 | |||||||
| 20 " | 500 | 10 | 700 | 1130 | 715 | 620 | 582 | 31.5 | 4 | 20-F28 |
| 16 | 650 | 609 | 20-34 | |||||||
| 24 " | 600 | 10 | 800 | 1311 | 840 | 725 | 682 | 36 | 5 | 20-31 |
| 16 | 770 | 720 | 20-F37 | |||||||
