Які прынцып кантрольнага клапана?

   Асноўная функцыя aКлапан кіраваннягэта дакладна рэгуляваць такія параметры працэсу, як хуткасць патоку вадкасці, ціск, узровень або тэмпература ў рамках трубаправода. Гэта дасягае гэтага, змяняючы памер унутранага праходу патоку праходу. Уявіце, што кран вады на трубе: адкрыццё яго шырэй павялічвае паток вады, а закрыццё яго памяншае паток. Клапан кіравання працуе аналагічна, але яго кантроль значна больш дакладны і звычайна працуе дыстанцыйна аўтаматызаванай сістэмай.

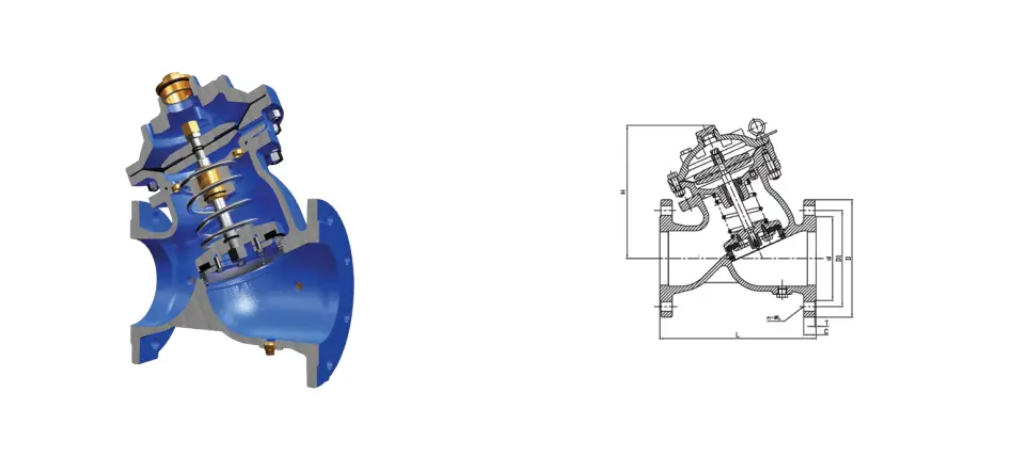

   АКлапан кіраванняу першую чаргу складаецца з двух ключавых кампанентаў:Клапан кіраванняЗбор цела і прывад. Збор корпуса клапана ўключае само цела, аздабленне (элемент дросельнай засланкі, напрыклад, штэпсель, дыск ці шарык) і сядзенне. Аздабленне - гэта рухомая частка, якая непасрэдна змяняе плошчу патоку. Прывод-гэта прылада, якое забяспечвае электраэнергію; Ён атрымлівае сігнальныя каманды (звычайна электрычныя або пнеўматычныя) з сістэмы кіравання і пераўтварае сігнал у механічную сілу (лінейны або паваротны рух) для перамяшчэння аздаблення. Агульныя тыпы прывадаў ўключаюць пнеўматычную дыяфрагму, пнеўматычную поршань, электрарухавік або электра-гідраўлічны.

   Асноўны прынцып яе працы заснаваны на балансе сілы і карэкціроўцы становішча. Сістэма кіравання (напрыклад, DCS або PLC) разлічвае неабходнае дзеянне кіравання, выкарыстоўваючы пэўны алгарытм кіравання (напрыклад, PID) на аснове адхілення паміж фактычным вымяраным параметрам працэсу (напрыклад, патокам, ціскам) і жаданым значэннем (зададзеная кропка). Затым ён выводзіць стандартны сігнал (напрыклад, сігнал току 4-20MA або пнеўматычны сігнал 0,2-1,0) у прывад кіравання клапанам. Атрымаўшы гэты сігнал, прывад генеруе адпаведны цягу або крутоўны момант.

   Сіла, якая ўтвараецца прывадам, рухае сцябло клапана, які перамяшчае аздабленне ў корпусе клапана (лінейна або кручэння), змяняючы тым самым адтуліну (плошчу патоку) паміж аздабленнем і сядзеннем. Напрыклад, калі сігнал кіравання патрабуе павелічэння патоку, прывад адштурхоўвае аздабленне ад сядзення, павялічваючы адтуліну клапана і дазваляючы праходзіць больш вадкасці. І наадварот, калі сігнал патрабуе зніжэння патоку, прывад цягне аздабленне да сядзення, памяншаючы адтуліну і абмяжоўваючы паток вадкасці.

   Дзякуючы гэтай бесперапыннай або паэтапнай рэгуляванні адтуліны, кантрольны клапан дынамічна змяняе супраціў вадкасці або магутнасць патоку праз клапан. Змена плошчы патоку непасрэдна ўплывае на хуткасць патоку вадкасці, што, у сваю чаргу, уплывае на параметр кантраляванага працэсу (напрыклад, павелічэнне патоку звычайна павышае ціск уніз па плыні або ўзровень сасудаў). Новы стан становішча клапана ўплывае на працэс; Датчыкі зноў вымяраюць фактычны параметр і падаюць яго назад да кантролера. Кантролер вылічвае новы выхадны сігнал на аснове гэтага, утвараючы сістэму кіравання закрытым контурам. Гэтая сістэма пастаянна падтрымлівае параметр працэсу дакладна побач з неабходным зададзеным. Такім чынам, кантрольны клапан з'яўляецца незаменным канчатковым элементам кіравання для дасягнення аўтаматызацыі ў прамысловых працэсах.
