Што такое тып падсітак?

АY-тыпСтэндал як найбольш шырока выкарыстоўваецца механічная фільтрацыйная прылада ў прамысловых сістэмах трубаправодаў, яго назва атрымана з характэрнай Y-формы канфігурацыі яго жылля. Яго асноўная функцыя заключаецца ў перахопе цвёрдых часціц прымешак у вадкасцях (напрыклад, іржы, зваркі, шлака, маштабу труб або рэшткаў працэсаў) праз унутраны экран падсітак, тым самым абараняючы абсталяванне ўніз па плыні (помпы, клапаны, лічыльнікі патоку, цеплаабменнікі і г.д.) ад зносу або блакавання. Прынцып працы ўключае: вадкасць, якая ўваходзіць у корпус падсітак праз уваход, праходзіць праз кутняга цыліндрычнага экрана, дзе забруджвальныя рэчывы трапляюць на ўнутраную паверхню, у той час як чыстая вадкасць праходзіць праз адтуліны сеткі да выхаду. Назапашанае смецце можна выдаліць уручную або аўтаматычна адкрываць зліўны клапан унізе.

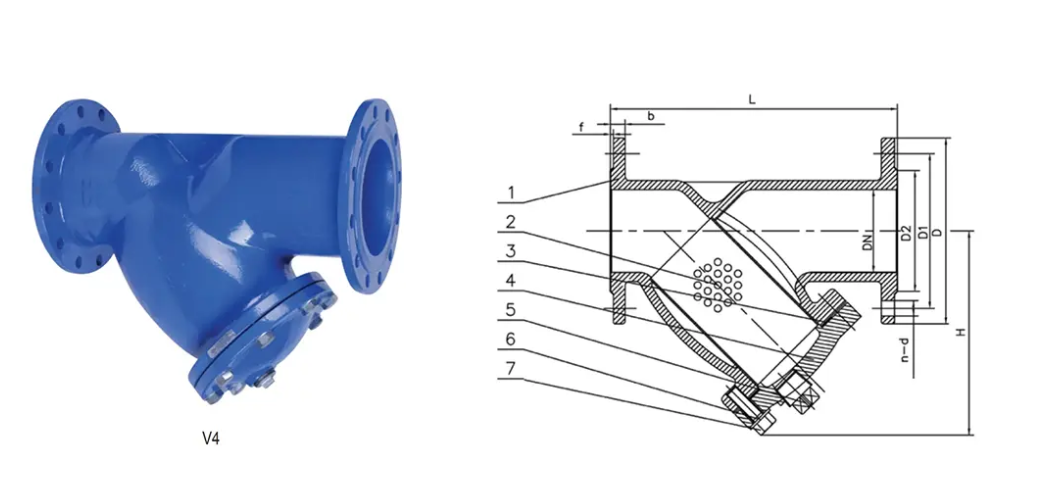

Ключавыя структурныя кампаненты падсітак Y-тыпу ўключаюць: у форме Y-формы, які звычайна вырабляецца з чыгуннай вугляроднай сталі, нержавеючай сталі або пластычнага жалеза; здымная каўпачка (замацаваная балтамі або ўшчыльняльнікам) уверсе; унутрана ўсталяваны цыліндра-канічны падсітак (звычайна 304/316 з нержавеючай сталі з памерамі сеткі ад 0,5 мм да 3 мм); і ў падставе зліўны порт (фланцызаваны або разьбовы). Яго структурныя перавагі заключаюцца ў нізкім устойлівасці да патоку (прамалінейная канструкцыя з падзеннем ціску ніжэй за 0,1 бар), кампактны след (меншы за кошыкі) і абслугоўванне без разбору трубаправода (экран можна атрымаць, выдаліўшы канец).

Для задавальнення розных аператыўных патрабаванняў былі распрацаваны крытычныя функцыянальныя варыянты. Мадэлі, узмоцненыя высокім ціскам, маюць згушчаныя корпусы і каваныя фланцы, вытрымліваючы ціск да PN100 (10 МПа) для такіх прыкладанняў, як асноўныя паравыя лініі электрастанцыі. Устойлівыя да кавітацыі тыпы ўключаюць у сябе паток, якія кіруюць патокам, у структуры экрана, каб прадухіліць эрозію, выкліканую бурбалкамі, пад высокім дыферэнцыяльным ціскам. Версіі, якія самаачышчаюцца, інтэгруюць механізмы зваротнага шляху і дыферэнцыяльныя датчыкі ціску для аўтаматычнага разраду смецця. Спецыялізаваныя падраздзяленні з высокай тэмпературай выкарыстоўваюць графітныя спіральныя пракладкі і экраны з сплаву для абслугоўвання да 450 ° С. Для агрэсіўных умоў (напрыклад, хімічныя расліны) поўнае будаўніцтва з нержавеючай сталі 316L супрацьстаіць кіслотнаму/шчолачным асяроддзем.

Выбар інжынера патрабуе ацэнкі пяці крытычных параметраў: па -першае, тонкасць фільтрацыі (на аснове патрэбаў абароненага абсталявання - e.g., 80 мешаў/180 мкм вышэй за цэнтрабежныя помпы, 200 меш/75 мкм да кантрольных клапанаў). Па-другое, хуткасць патоку і дыяметр труб (паўнавартасны дыяпазон DN15-DN1200; хуткасць павінна падтрымлівацца пры 1-3 м/с, каб прадухіліць пранікненне часціц). Па-трэцяе, працоўны ціск і тэмпература (жыллёвы матэрыял павінен адпавядаць умовам-E.g. Па -чацвёртае, тып злучэння (стандарты фланца павінны выраўнаваць з трубаправодамі: ANSI/EN/DIN). Нарэшце, метад зліву (ручныя сцёкі эканамічныя, але патрабуюць маніторынгу; аўтаматызаваныя сістэмы касцюмы беспілотныя станцыі).

Мандат па мантажы і тэхнічным абслугоўванні: гарызантальнае мантаж (злівы порт вертыкальна ўніз), каб дазволіць адрэзаць смецце па гравітацыі; строгае выраўноўванне стрэлак кірунку патоку з рухам вадкасці; Падпілонкі для спажывання помпы, размешчаныя ≥10 дыяметраў труб уверх па цячэнні, каб пазбегнуць турбулентных перашкод; і папярэдняя ўвядзенне лініі прамывання для прадухілення ўздзеяння экрана шляхам зваркі. Частата тэхнічнага абслугоўвання залежыць ад нагрузкі на забруджванне, звычайна патрабуе ачысткі экрана, калі дыферэнцыял ціску дасягае 0,5 бар (паравыя сістэмы могуць спатрэбіцца штодзённае зліў). У якасці першай лініі абароны ў галіне хімічных, магутных, марскіх і вентыляцыйных сістэм, Y-штрых-схемы зніжаюць узровень адмоваў абсталявання на больш чым 40%, што дае важным для надзейнасці сістэмы.
