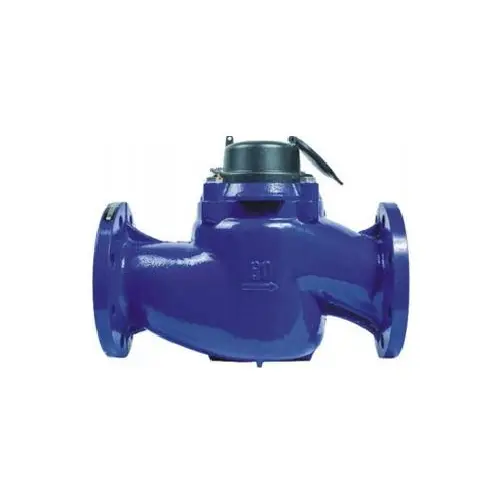

Лічыльнік вады Woltman WS-40-200
Выкарыстанне: вертыкальны лічыльнік вады Вольтмана - гэта разнавіднасць лічыльніка вады Вольтмана (вінтавая крыла). Лічыльнік вады з вінтавой крылом, таксама вядомы як лічыльнік вады Вольтмана, - гэта своеасаблівы хуткасны лічыльнік вады, які падыходзіць для выкарыстання ў трубаправодзе вялікага дыяметра. Ён характарызуецца вялікай прапускной здольнасцю і невялікімі стратамі ціску.
Дастасавальныя ўмовы:
Матэрыял: чыгунная абалонка
▶ Халодная вада: 0,1~30 ℃
▶Гарачая вада:0,1~90℃
▶ Працоўны ціск: 1,0 МПа
Спосаб ўстаноўкі:
1.Гарызантальная ўстаноўка.
2. Дадатковы фільтр для вады не патрабуецца.
3. Уваход / выхад вады лічыльніка вады не патрабуе патрабаванняў прамога ўчастка трубы.
Характарыстыкі:
1.Няма механізму перадачы з чарвячнай перадачай, рабочае кола непасрэдна прыводзіць у рух лічыльнік, высокая эфектыўнасць перадачы і нізкі пачатковы паток.
2.Шырокі дыяпазон, падыходзіць для выпадкаў з вялікай зменай патоку.
3. Поўнае выяўленне патоку, высокая дакладнасць вымярэння.
4. Сухая структура магнітнай перадачы гарантуе, што лічыльнік чысты і празрысты.
5.Шасцізначнае павялічанае лічбавае кола адлюстроўвае паказанні, і яны больш выразныя.
6. Здымная структура руху дазатара зручная для абслугоўвання.
7. Структура ўнутранай рэгулявання для прадухілення прыватнай рэгулявання лічыльніка.

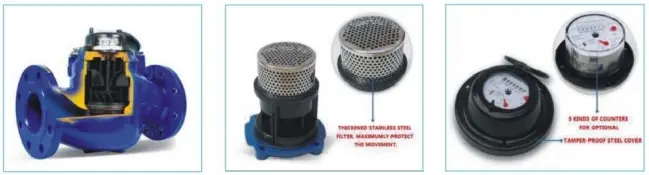

8.Убудаваны экран фільтра з нержавеючай сталі эфектыўна абараняе вымяральны механізм.
9. Сістэма падшыпнікаў з высокай зносаўстойлівасцю (падшыпнік з каштоўнымі камянямі для авіяцыйных прыбораў + вал з цэментаванага карбіду з высокай зносаўстойлівасцю) забяспечвае доўгатэрміновую стабільнасць і надзейнасць прадукту і значна паляпшае максімальны расход прадукту.
10. Зашпількі з нержавеючай сталі і парашок эпаксіднай смалы прымяняюцца ўнутры і звонку корпуса, каб максімальна прадухіліць іржу і падоўжыць тэрмін службы прадукту; Дадатковы ахоўны чахол (не дазваляе карыстальнікам разбіраць механізм без дазволу, пашкоджваць або мяняць вымяральны механізм і адыгрывае ролю супрацьугоннай вады ў найбольшай ступені).
Тэхнічныя параметры:
| DN (мм) | Дыяпазон расходу | Максімальны расход Q4 | Агульны паток Q3 | Гранічны паток Q2 | Мінімальны расход Q1 | Мінімум чытанне | Максімум чытанне |
| Q3/Q1 | м³/г | м³ | |||||
| 40 | 50/200 | 50 | 40 | 1,28/1,25 | 0,8/0,2 | 0.0001 | 999, 999 |
| 50 | 50/200 | 50 | 40 | 1,28/1,25 | 0,8/0,2 | 0.0001 | 999, 999 |
| 80 | 50/200 | 80 | 63 | 2,0/2,0 | 1,26/0,32 | 0.0001 | 999, 999 |
| 100 | 50/200 | 125 | 100 | 3,2/3,12 | 2,0/0,5 | 0.0001 | 999, 999 |
| 150 | 50/200 | 312 | 250 | 8,0/7,88 | 5,0/1,25 | 0.0001 | 999, 999 |
| 200 | 50/200 | 500 | 400 | 12,8/12,5 | 8,0/2,0 | 0.0001 | 999, 999 |

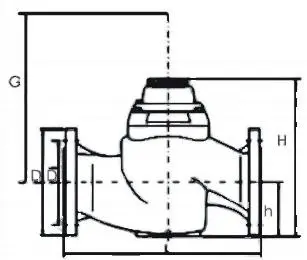

Габарытныя памеры і вага:
| DN (мм) | Даўжыня | Вышыня | Злучальны фланец | Эталонны вага | |||
| Л (мм) | Х (мм) | ч (мм) | Фланец вонкавы дыяметр | Цэнтральны дыяметр адтуліны для ніта D1 (мм) | Колькасць злучальныя балты | кг | |
| 40 | 280 | 228 | 85 | 150 | 110 | 4*М16 | 11.6 |
| 50 | 280 | 228 | 85 | 165 | 125 | 4*М16 | 12 |
| 80 | 370 | 282 | 103 | 200 | 160 | 8*М16 | 21.3 |
| 100 | 370 | 303 | 114 | 220 | 180 | 8*М16 | 25 |
| 150 | 500 | 430 | 155 | 285 | 240 | 8*М20 | 68.2 |
| 200 | 500 | 505 | 190 | 340 | 295 | 12*М20 | 99.8 |

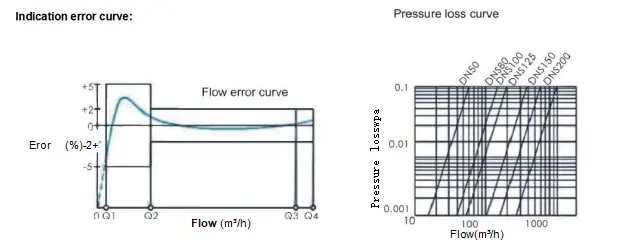

A. Максімальна дапушчальная памылка нізкай вобласці (Q1≤Q B.Калі тэмпература вады ≤30℃, максімальная дапушчальная хібнасць у высокай вобласці (Q2≤Q≤Q4) складае ±2%, калі тэмпература вады>30℃, максімальная дапушчальная памылка ў высокай вобласці (Q2≤Q≤Q4) складае ±3%
