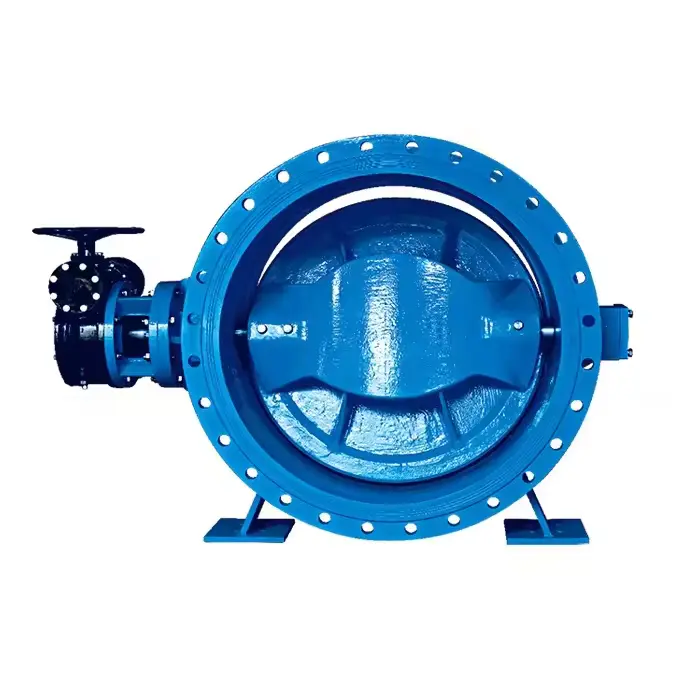

Двайны эксцэнтрычны фланец матылёк

Гэты двайны эксцэнтрычны клапан матылькоў фланца падыходзіць для муніцыпальнага водазабеспячэння і дрэнажу, стварэння водазабеспячэння і дрэнажу. Ачыстка каналізацыі, сельскагаспадарчыя і прамысловыя водныя сістэмы.

Адправіць запыт

Апісанне Прадукта

Структурныя асаблівасці і выкарыстанне

Гэты двайны эксцэнтрычны фланец матылёк прыводзяцца ў рукі. Злучэнне фланца. Гумовае ўшчыльненне. Цела клапана выраблена з пластычнага жалеза. Цела клапана адліваецца ў адзін кавалак. З "эканоміяй энергіі, аховай навакольнага асяроддзя, бяспекай і зручнасцю" як дызайнерскім кіраўніцтвам у спалучэнні з перавагамі і недахопамі ўнутранай і міжнароднай прадукцыі, мы распрацавалі двайны эксцэнтрычны клапан матылькоў з мяккім ушчыльненнем з перадавым унутраным і замежным узроўнем. Ён мае невялікі працоўны крутоўны момант. Лёгкі ў кіраванні, эканоміі працы і спрытнасцю; Можа быць усталяваны ў любым становішчы, просты ў абслугоўванні: ушчыльненне можна замяніць, прадукцыйнасць герметызацыі надзейная для дасягнення двухбаковай герметызацыі; Ушчыльняльны матэрыял устойлівы да старэння. Карозія, устойлівы да доўгага тэрміну службы: канец вала абсталяваны спецыяльнай квадратнай шапкай, пры працы з клапанам YAO, усталяваным у клапане, вам трэба толькі выкарыстоўваць адпаведную T-Key для завяршэння адтуліны і закрыцця на зямлі. Гэты прадукт падыходзіць для муніцыпальнага водазабеспячэння і дрэнажу, стварэння водазабеспячэння і дрэнажу. Ачыстка каналізацыі, сельскагаспадарчыя і прамысловыя водныя сістэмы.

Double Eccentric Flange Butterfly Valve

Гарантыя: 1 год

Матэрыял для цела: пластычнае жалеза

Памер: Стандартны памер

Ушчыльненне матэрыялу: нітрыл гумы

Стандарт: Амерыканская асацыяцыя стандартаў

Спецыфікацыя матэрыялу

Частка №	Частка	Стандартная спецыфікацыя	Варыянты
1	Корпус клапана	EN-GJS-450-10
2	Верхні сцябло	З нержавеючай сталі	SS304, SS316, SS420, SS431
3	Дыск	EN-GJS-450-10
4	Шпілька	Нержавеючая сталь 431
5	Ніжні сцябло	З нержавеючай сталі	SS304, SS316, SS420, SS431
6	Атрымальнік	Мосенж
7	0 кальцо	НБР	EPDM
8	Сядзенне	З нержавеючай сталі
9	Ушчыльняльнае кольца	NR
10	Каробка перадач	EN-GJS-450-10
11	Упакоўка	НБР
12	Удар	Цынк вугляродзістай сталі пакрыты	SS304, SS316

Dn		Памеры (мм)
Цаля	мм	Н1	Н2	Н3	Н4	L	L1	L2	L3	L4	Аб	Ll1	OD2	З 3	OD4	OD5	n-н	Зверху фланец ISO5211
16 "	400	360	468	70	525	216	325	350	325	24.5	565	480	400	45	515	380	16-28	F14/F16
18 "	450	400	505	70	562	222	356	375	325	25.5	615	530	450	50	565	380	20-28	F14/F16
20 "	500	450	565	70	628	229	450	410	340	26.5	670	582	500	60	620	380	20-28	F16
24 "	600	514	590	90	646	267	450	530	373	30	780	682	600	65	725	380	20-F31	F25
28 "	700	615	625	82	689	292	782	550	448	32.5	895	794	700	75	840	500	24-F31	F25
32 "	800	672	680	92	760	318	882	600	480	35	1015	901	800	85	950	500	24-34	F25
36 "	900	705	715	107	795		982	650	555	37.5	1115	1001	900	95	1050	600	28-34	F25
40 "	1000	819	841	143	922.5	410	1082	700	616	40	1230	1112	1000	105	1160	700	28-37	F25
48 "	1200	975	1005	131	1089	470	1282	800	648	45	1455	1328	1200	125	1380	700	32-F41	F30
56 "	1400	1115	1210	140	1294	530	1432	980	648	46	1675	1530	1400	150	1590	700	36-F44	F35
64 "	1600	1205	1295	240	1402	600	1622	1075	686	49	1915	1750	1600	160	1820	700	40-50	F35
72 "	1800	1405	1470	263.5	1580	670	1822	1175	706	52	2115	1950	1800	170	2020	700	44-50	F40
80 "	2000	1595	1660	280	1790	760	1982	1260	821	55	2325	2150	2000	190	2230	1000	48-50	F48
88 "	2200	1700	1745	280		1000	2105	1365		60	2550	2370	2200	220	2440		52-56
96 "	2400	1780	1850	320		1100	2405	1525		62	2760	2570	2400	240	2650		56-56
104 "	2600	1905	1965	320		1200	2650	1605		62	2960	2778	2600	240	2850		60-56
