Globle Valve: Адзін пад'ёмнік, паток спыняецца; нулявая перацягванне, поўная хада.

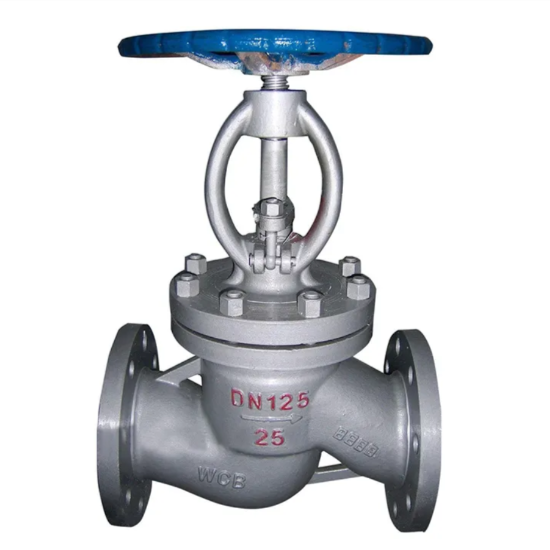

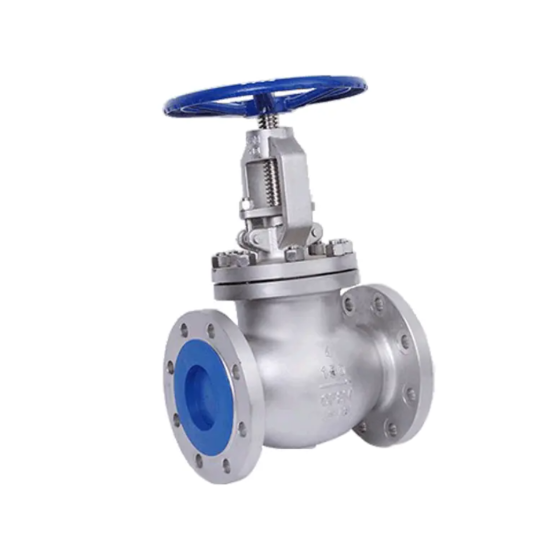

             АГрамавы клапан, таксама вядомы як стоп -клапан або ізаляцыяклапан, з'яўляецца надзвычай распаўсюджаным і шырока выкарыстоўваным тыпам клапана. Яго асноўная функцыя заключаецца ў тым, каб адкрыць або адключыць вадкасны праход па лінейным (уверх) руху дыска (элемента закрыцця) па цэнтральнай лініі сядзення (ушчыльняльнай паверхні). Назва "Globe Valve" вельмі інтуітыўна адлюстроўвае яго асноўную мэту - цалкам адключыць або злучыць паток вадкасці, а не ў першую чаргу для рэгулявання патоку (хаця некаторыя канструкцыі дазваляюць пэўнай ступені рэгулявання).

 1. Асноўныя структурныя кампаненты:

  Цела: знешняя абалонка, якая змяшчае вадкасныя праходы і сядзенне. Форма цела (звычайна шарападобная або "Y" ўзор) вызначае кірунак патоку і супраціў. Парты ўваходу і выхаду звычайна з'яўляюцца ў лініі (прамы ўзор) або пад вуглом (кут).

  Капот: падключаецца да цела, утвараючы закрытую камеру, у якім размяшчаецца сцябло і іншыя кампаненты. Звычайна прыкручваецца да цела з ушчыльненнем пракладкі.

  Дыск (падключэнне): Крытычны элемент закрыцця. Яго дно мае герметычную паверхню (плоскую, канічную або сферычную) дакладна, якая адпавядае сядзенню. Дыск перамяшчаецца сцяблом.

  Сядзенне: кольцападобная ўшчыльняльная паверхня, замацаваная ў праходзе цела. Калі дыск зніжаецца, яго ўшчыльняльная паверхня ўтрымлівае жорсткі кантакт з паверхняй сядзення, утвараючы ўшчыльняльнік.

  Сцябло: стрыжань, які злучае дыск, да механізму працы (ручка, прывад). Паварот руху прымушае сцябло перамяшчацца лінейна (звычайна з дапамогай узыходзячага механізму шрубы ствала), узняцце або зніжэнне дыска.

  Змяніце (або прывад): для ручной працы, паварот руху рухае сцябло. Таксама можа быць падлучаны да электрычных, пнеўматычных або гідраўлічных прывадаў для аўтаматызаванай працы.

  Скрынка для начыння: Размешчаная ў капоце, навакольнага сцябла. Напоўнены гнуткім упаковачным матэрыялам (напрыклад, графітам, PTFE) і сціскаецца залозай, каб прадухіліць уцечку вадкасці ўздоўж сцябла.

  Ствол -гайка / ярмо: Для ўздыму клапанаў Stem Globe, ручка мацуецца да сцябла, усталяванага на ярмо. Паварочваючы ручны колы, паварочвае гайку сцябла, кіруючы разьбовым сцяблом уверх ці ўніз.

2. Прынцып працы (ядро):

   Працэс адкрыцця: павярніце ручны колы супраць гадзіннікавай стрэлкі. Гайкі сцябла паварочваюцца, у выніку чаго сцябло рухаецца ўверх. Сцябло падымае дыск ад сядзення. Па меры росту дыскаў плошча патоку паміж дыскам і сядзеннем паступова павялічваецца, што дазваляе вадкасці паступаць праз клапан ніжэй (і вышэй, у залежнасці ад дызайну) сядзення.

   Працэс закрыцця: павярніце руху па гадзіннікавай стрэлцы. Сцябло арэх паварочваецца, рухаючы сцябло ўніз. Сцябло штурхае дыск уніз, пакуль яго герметычная паверхня шчыльна не прыціскаецца да паверхні герметызацыі сядзення. Прымяненне дастатковай сілы стварае механічнае ўшчыльненне паміж дзвюма дакладна звязанымі паверхнямі, прадухіляючы праход вадкасці.

   Ключавы момант: адкрыццё і закрыццё глобуснага клапана дасягаецца праз лінейнае зрушэнне (пад'ём/зніжэнне) дыска. Ушчыльненне абапіраецца на перпендыкулярную сілу сціску, якая ўжываецца дыскам на сядзенне.

3. Дызайн кірунку патоку

Паток пад дыск (стандартны паток-паток да закрыцця): гэта найбольш распаўсюджаны дызайн. Вадкасць трапляе пад дыск і выходзіць над ім.

   Перавагі: У закрытым становішчы ціск вадкасці дзейнічае пад дыск, дапамагаючы прымусіць яго больш жорстка да сядзення, узмацняючы ўшчыльненне. Адкрыццё клапана патрабуе адносна менш аперацыйнай сілы (ціск вадкасці дапамагае пры ўзняцці дыска).

   Падобныя наборы: шлях патоку пакручасты ("S"), што прыводзіць да высокай устойлівасці да патоку. Паражніну пад сядзеннем можа пасціла асадак.

Паток над дыскам (зваротны паток-паток да адкрыцця): вадкасць трапляе над дыскам і выходзіць пад ім.

   Перавагі: Сцябло і начынне не падвяргаюцца ціску ў сістэме ў паражніны клапана (ціск вышэй дыска), патэнцыйна пашыраючы тэрмін службы ўпакоўкі. Менш схільны да нарошчвання асадка пад сядзеннем.

   Недахопы: Пры закрыцці ціску вадкасці дзейнічае над дыскам, спрабуючы падняць яго з сядзення, перашкаджаючы герметычнасцю. Адкрыццё патрабуе пераадолення ціску вадкасці, патрабуючы большай аперацыйнай сілы. Звычайна выкарыстоўваецца толькі для пэўных прыкладанняў (напрыклад, зліўныя клапаны, спецыяльная служба).

Напрамак патоку звычайна паказваецца стрэлкай на корпусе клапана. Устаноўка павінна строга ісці за гэтым кірункам!

4. Характэрныя характарыстыкі:

Перавагі:

   Выдатная адключэнне: вялікая плошча кантакту паміж дыскамі і герметычнымі паверхнямі сядзення, дакладна зашпіленым, моцным механічным ушчыльненнем пры закрыцці, нізкай уцечкай (можа дасягнуць ANSI Class VI), ідэальна падыходзіць для прыкладанняў, якія патрабуюць шчыльнага адключэння.

   Лёгкае абслугоўванне: дыск і сядзенне адносна лёгка адрамантаваць або замяняць (клапаны часта падлягаюць аднаразоваму). Некаторыя канструкцыі дазваляюць утрымацца ў лініі.

   Кароткі інсульт: Падарожжа дыска ад поўнага адкрытага да поўнага закрытага адносна кароткі (звычайна ~ 1/4 дыяметра адтуліны сядзення), што прыводзіць да ўмеранага часу адтуліны/закрыцця.

   Умераная здольнасць дросельнай засланкі: Хоць не такія добрыя, як спецыяльныя клапаны кіравання (напрыклад, V-Port Ball, эксцэнтрычны штэпсель), Globe клапаны могуць быць выкарыстаны для рэгулявання патоку, змяніўшы становішча дыска, асабліва каля закрытага становішча, дзе дакладнасць кіравання лепш. Эрозія падчас дроселя менш сур'ёзная, чым у клапанах засаўкі.

   Універсальнае прымяненне: падыходзіць для розных вадкасцяў, уключаючы пара, ваду, нафту, газ і агрэсіўную асяроддзе (з адпаведным выбарам матэрыялу/ўшчыльнення).

Недахопы:

   Падзенне высокага ціску: пакручасты шлях патоку "S" выклікае значную страту ціску, што прыводзіць да больш высокага спажывання энергіі. Не падыходзіць для патрабаванняў нізкага ўстойлівасці.

   Высокі крутоўны момант: адкрыццё і закрыццё (асабліва ў канцы закрыцця) патрабуе пераадолення ціску вадкасці і герметычнага трэння паверхні, што прыводзіць да высокага крутоўнага моманту (асабліва для вялікіх памераў/высокага ціску), якія часта патрабуюць аператараў перадач.

   Адносна павольная праца: Хоць дыскавы інсульт кароткі, шматкватэрная аперацыя па зручнасці робіць яго павольней, чым за чвэрць паваротных клапанаў (мяч, матылёк).

Крытычны кірунак патоку: кірунак ўстаноўкі павінен строга сачыць за стрэлкай патоку (звычайна паток-пад-дыска). Няправільная ўстаноўка моцна ўплывае на герметычную і аперацыйную сілу.

Паражныя пасткі вадкасці: для гарызантальна ўстаноўленых паток-пры нанясенні клапанаў ніжняя паражніна цела можа пастраваць вадкасць, рызыкуючы замярзаць у халодных умовах альбо выклікаючы аператыўныя праблемы з пэўнымі асяроддзямі.

5. Тыповыя прыкладанні:

   Сістэмы трубаправодаў, якія патрабуюць надзейнай ізаляцыі і шчыльнага адключэння (напрыклад, кармнай вады, паравых сістэм, хімічных працэсаў).

   Прымяненне, якое патрабуе магчымасці рэгулявання патоку (напрыклад, астуджальная вада, дапаможныя лініі).

   Сістэмы высокага ціску (структура добра апрацоўвае ціск).

   Сітуацыі са строгімі патрабаваннямі да знешняй уцечкі (ушчыльненне ўпакоўкі надзейна і можа быць скарэкціравана/заменена ў Інтэрнэце).

   Вельмі распаўсюджаны ў невялікіх адтулінных трубаправодах (DN50 / NPS 2 і ніжэй).

6.Грамавы клапанПрынцып працы

   Асноўнае дзеянне: вертыкальнае лінейнае рух (пад'ём/зніжэнне) дыска.

   Прынцып адкрыцця: паварот ручнога кола (або рухаецца прывад) → Сцябло перамяшчаецца ўверх → Дыск паднімае сядзенне → Паток праходжання Адкрываецца → патокі вадкасці.

   Прынцып закрыцця: Павярніце ручны кола (або рухаецца прывадам) → Сцябло перамяшчаецца ўніз → Прэсы дыскаў супраць сядзення → Шчыральныя паверхні Зрабіце жорсткі кантакт → Праход патоку механічна адключаецца.

   Прынцып герметызацыі: абапіраецца на сілу ўніз, які ўжываецца сцяблом, каб стварыць дастатковую сілу сціску паміж паверхняй ушчыльнення дыска і паверхняй герметызацыі сядзення, утвараючы металічна-метал або металічны да мяккага кантактнага ўшчыльнення.

   Уплыў на кірунак патоку: пры стандартным патоку (паток-пад-дыска), ціск вадкасці дапамагае ўшчыльняць падчас закрыцця. Пад зваротным патокам (паток-дыска) ціск вадкасці перашкаджае герметычнаму і павялічвае сілу ўчынення.
