Адрозненні ў структуры паміж клапанамі Globle і клапанамі засаўкі

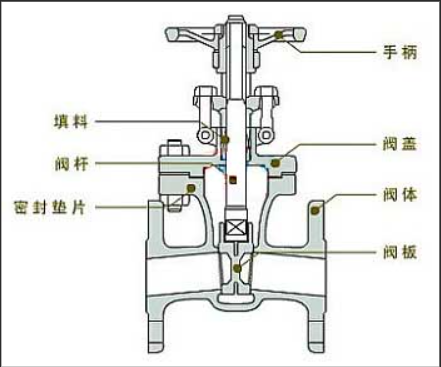

    1. Прынцыповае адрозненне ў механізме закрыцця, якая рухаецца часткай варотклапангэта пліта засаўкі, звычайна клінавая форма (хаця паралельная або гнуткая канструкцыя існуюць). Гэтая пліта перамяшчаецца перпендыкулярна кірунку патоку вадкасці-уявіце вертыкальны гільяцін, які падымаецца, каб забяспечыць прамую частку патоку альбо падаць, каб блакаваць праход. У адрозненне ад гэтага, клапан глобуса працуе праз дыск (або штэпсель/папэт), часта дыскавы, канічны або ігольны. Яго рух паралельны кірунку патоку, функцыянуючы як поршань, які ўкручваецца ўніз на сядзенне клапана, каб закрыць або ўцягвацца ўверх да адкрыцця.

    2. Унутраны шлях патоку Дызайн гэтага адрозненне непасрэдна ўплывае на форму клапана і ўстойлівасць да вадкасці. Клапаны варот маюць прамую, сіметрычную шлях патоку. Пры поўным адкрыцці вароты ўцягваюцца ў камеру над адтуліны, што дазваляе вадкасці бесперашкодна праходзіць, як прамая секцыя труб, што прыводзіць да нязначнага супраціву патоку. Аднак глобусныя клапаны прымушаюць вадкасць праз сагнуты, "S" або "Z". Напрамак патоку рэзка мяняецца (звычайна ўніз, чым уверх, альбо наадварот), пры гэтым адтуліну звужаецца на сядзенні клапана. Гэтая канструкцыя па сваёй сутнасці стварае значную ўстойлівасць да патоку і падзенне ціску.

    3. Прафілактыка профілю цела і Патрабаванні да кірунку патоку Патрабаванне шляху дыктуе знешні выгляд цела. Целы клапана варот з'яўляюцца сіметрычнымі і цыліндрычнымі, з фланцамі выраўнаваны аксіальна. Іх прамы, двухнакіраваны шлях патоку не ўводзіць патрабаванні да кірунку патоку - Fluid працуе аднолькава ў любым кірунку, калі цалкам адкрыты. Целы клапана глобуса асіметрычныя, якія выяўляюць выразную цэнтральную выпінанне або выпінанне для размяшчэння выгнутага шляху патоку. Крытычна, што яны выконваюць строгія правілы кірунку патоку: большасць вынікае "Lioh" (вадкасць у ніжэй дысках, вышэй за дыск). Цела адзначана стрэлкай патоку; Зваротная ўстаноўка выклікае збой ушчыльнення, высокі крутоўны момант або пашкоджанне.

    4. Механізм заключэння вышыні і вышыні клапана ўплывае на праезд STEM і агульныя памеры. Каб цалкам адкрыць, клапан засаўкі павінен падняць вароты над поўным дыяметрам адтуліны - доўгі ход для вялікіх клапанаў. Дызайн узыходзячага ствала паказвае бачнае пашырэнне ствала; Нерастаючыя сцеблы хаваюць унутраныя падарожжы. Клапанам глобусу трэба толькі ~ 25% адтуліны сядзення для поўнага адкрыцця (па меры таго, як пасля першапачатковага ўздыму хутка пашыраецца паток). Такім чынам, праезд па сцяблех карацей. Аднак іх дызайн "S" робіць целы Globe Valve больш высокімі (ад уваходнай лініі да верхняй часткі капота), чым клапаны засаўкі роўных памераў, з'яўляючыся "аб'ёмным".

    5. Структура герметызацыі і метады міжгарэзы і паверхняў значна адрозніваюцца. Клапаны засаўкі ўшчыльняюцца праз шырокія кантактныя ўчасткі паміж абодвума бакамі варот і адпаведнымі сядзеннямі для цела. Клінаваныя вароты дасягаюць закрыцця з дапамогай механічнага ўкладзення; Паралельныя вароты выкарыстоўваюць прымусовы кантакт з сядзеннямі. Гэта стварае вялікія герметычныя інтэрфейсы. Глобусныя клапаны ўшчыльняюць уздоўж канцэнтраванай кантактнай лініі паміж краем дыска (канічнага/ сферычнага) і кальцавым сядзеннем клапана. Сіла ўніз ад сцябла прыціскае дыск у сядзенне, уключыўшы кантакт з лініяй або вузкае ўшчыльненне з мінімальнай плошчай паверхні.
