Прынцып працы клапанаў варот і як выбраць клапаны варот

   Аклапан варотгэта закрыццё клапана, які дзейнічае шляхам павышэння або зніжэння вертыкальнай засаўкі (клінавай формы або паралельнага дыска) для адкрыцця або закрыцця вадкасці. Ён шырока выкарыстоўваецца ў прамысловых сістэмах трубаправодаў для поўнай ізаляцыі (цалкам адкрытай або цалкам закрытай) і непрыдатны для рэгулявання патоку.

1. Прынцып працы і прынцып працы:

   Ключавы кампанент - вароты/дыск:

    Звычайна клінападобная (цвёрдая, раскол або гнуткі клін) або паралельны (адзін або двайны дыск).

    Брама перамяшчаецца перпендыкулярна ў кірунак патоку вадкасці.

2.OPEROPICATION:

   Актываваны пры кручэнні ручной колы, каробкі перадач або прывада (электрычны, пнеўматычны, гідраўлічны) на сцяблах клапана.

   Паваротны рух сцябла пераўтвараецца ў вертыкальны лінейны рух засаўкі праз разьбовую гайку сцябла.

3. Адкрыйце стан:

   Пры поўным уздыме праход варот цалкам адпавядае корпусу клапана, ствараючы прамую, неабмежаваную дарогу з мінімальным супрацівам вадкасці і падзеннем ціску.

4. Накладзены стан

   Пры поўным зніжэнні, герметычныя паверхні засаўкі цвёрда прыціскаюцца да сядзенняў клапана, утвараючы металічны да метал або металічны да месца (напрыклад, гума, PTFE) ушчыльненне для блакавання патоку вадкасці.

5. Характарыстыкі патоку

   Клапаны варотЗвычайна поўныя (альбо амаль на поўную адтуліну), гэта значыць, адкрытая паток адпавядае ўнутранаму дыяметра трубы, што дазваляе прамога патоку з нізкай турбулентнасцю.

6. КАК

   Нізкая ўстойлівасць да вадкасці: мінімальнае падзенне ціску пры поўным адкрыцці, павышэнне энергаэфектыўнасці.

   Нізкі працоўны крутоўны момант: сілы балансу ціску вадкасці падчас адкрыцця/закрыцця (асабліва ў падвойных дысках), зніжэння намаганняў (супраць глобусных клапанаў).

   Двухнакіраваны паток: Сіметрычная канструкцыя дазваляе пацякаць з любога кірунку, не ўплываючы на герметызацыю і працу.

   Кампактная структура (супраць глобусных клапанаў): Кароткая даўжыня тварам да твару эканоміць прастору.

   Надзейнае герметызацыя: эфектыўнае ўшчыльненне ў закрытым стане (асабліва з пругкім клінавым варотам або металічным клінамі).

   Шырокая сумяшчальнасць: падыходзіць для вады, пара, нафты, газу і агрэсіўнага асяроддзя (з адпаведнымі матэрыяламі).

7. Кіраўныя недахопы

   Павольная праца: вароты патрабуюць поўнага падарожжа для адкрытага/закрытага зносу паверхні: трэнне паміж варотамі і сядзеннямі падчас працы выклікае эрозію, асабліва з абразіўнай вадкасцю.

   Складанае абслугоўванне: Рамонт пашкоджаных сядзенняў/варот часта патрабуе спецыялізаваных інструментаў.

   Вялікі памер/вага: аб'ёмны дызайн патрабуе значнай прасторы ўстаноўкі (вышыня).

   Недаступны для дросельнай засланкі: часткова адкрытыя пазіцыі выклікаюць высокую хуткасць эрозіі, вібрацыі і пашкоджання ўшчыльнення. Трэба выкарыстоўваць толькі цалкам адкрыты альбо цалкам закрыты.

   Высокі кошт: асабліва для вялікіх дыяметраў, прыкладанняў высокага ціску

8. Структурныя тыпы.

 8.1by Gate Design:

   Клінскі клапан: найбольш распаўсюджаны. V-вобразны клін стварае герметычную сілу з дапамогай сціску кута або эластычнай дэфармацыі. Надзейная герметызацыя, адаптаваная да цеплавых змяненняў. Падтыпы: цвёрды клін, раскол кліну (самарэгуляванне), гнуткі клін (цеплавая кампенсацыя).

   Паралельны клапан слайд -варот: два паралельныя дыскі. Ушчыльненне абапіраецца на механізм распаўсюджвання (напрыклад, ніжні клін) або ціск вадкасці, якія штурхаюць дыскі на сядзенні. Прасцейшая структура, менш схільная да загінання, але саступае ўшчыльненне пры нізкім ціску.

 8.2by руху сцябла

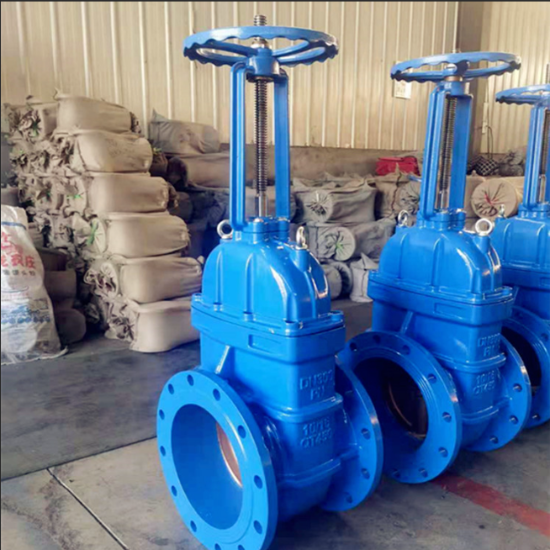

   Узыходзячы сцябло (OS & Y): ніткі сцябла знешнія. Сцябло павышаецца падчас адкрыцця, візуальна паказваючы становішча. Супрацьстаіць карозіі, але патрабуе вертыкальнага афармлення.

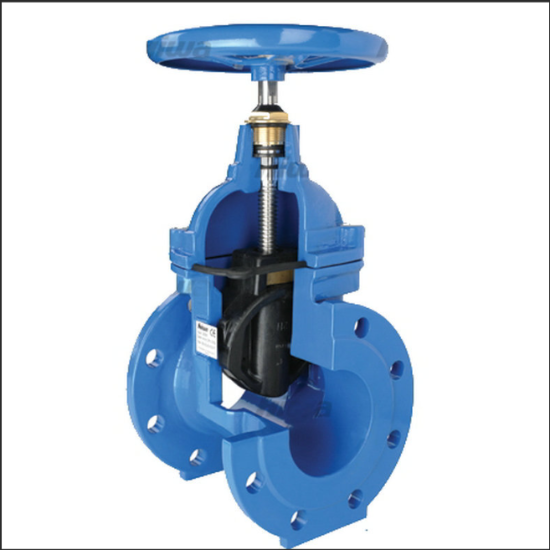

   Нерастаючы сцябло (NRS): ніткі сцябла ўнутраныя. Сцябло круціцца без падняцця, захоўваючы вертыкальную прастору. Ідэальна падыходзіць для абмежаваных участкаў (напрыклад, пад зямлёй), але хавае становішча, і ніткі падвяргаюцца ўздзеянню вадкасці/карозіі.

9. Тыповыя прыкладанні Gatvane ідэальна падыходзяць для нізкай рэзістэнтнасці, поўнай адчыненай/поўнай закрытай ізаляцыі ў:

    Водныя сістэмы: ачышчальныя збудаванні, каналізацыйныя сеткі, будаўніцтва сеткі.

   Нафта і газ: трубаправоды, нафтаперапрацоўчыя заводы, лініі перадачы.

   Электрастанцыі: кармавая вада, паравыя сістэмы.

   Хімічная прамысловасць: агрэсіўная/непрацуючая транспарціроўка вадкасці (матэрыяльная залежнасць).

   HVAC: асноўныя трубаправоды буйной сістэмы.
