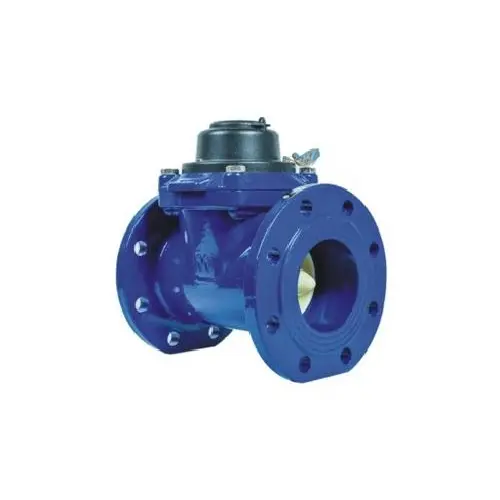

Лічыльнік вады Woltman
Лічыльнік вады Woltman Helix можна падзяліць на гарызантальны лічыльнік вады Helix Woltman (WPH) і вертыкальны лічыльнік вады Helix
Лічыльнік вады Woltman (WS) у адпаведнасці з рознай унутранай структурай лічыльніка вады, але лічыльнікі вады
усталяваны гарызантальна, перавагай вертыкальнага лічыльніка вады Woltman (WS) з'яўляецца больш шырокі дыяпазон расходу (R80/R160/R200). Ўстаноўка не патрабуе строгіх патрабаванняў прамога ўчастка трубы і вонкавага фільтра.
Выкарыстанне: гарызантальны лічыльнік вады Вольтмана выкарыстоўваецца для вымярэння агульнага патоку ў трубаправодзе з вялікім патокам. Ён асабліва падыходзіць для магістральных трубаправодаў водазабеспячэння і патрэбы ў вадзе для здабычы карысных выкапняў буйных заводаў. Асноўныя характарыстыкі - вялікая цыркуляцыйная ёмістасць, невялікі аб'ём, кампактная структура, прастата ў выкарыстанні і абслугоўванні.
Дастасавальныя ўмовы:
▶ Памер: DN40~DN600
▶Матэрыял: чыгунная абалонка
▶ Халодная вада: 0,1~30 ℃
▶ Гарачая вада: 0,1~90 ℃
▶ Працоўны ціск: 1,0 МПа/1,6 МПа
Спосаб ўстаноўкі:
1.Гарызантальная ўстаноўка.
2. Неабходны дадатковы фільтр для вады.
3. На ўваходзе/выхадзе вады ў лічыльніку вады патрэбна прамая труба U10/D5.
Характарыстыкі:
1. Сухая структура магнітнай перадачы гарантуе, што лічыльнік чысты і празрысты.
2.Вялікая прапускная здольнасць, невялікія страты ціску і стабільная крывая прадукцыйнасці.

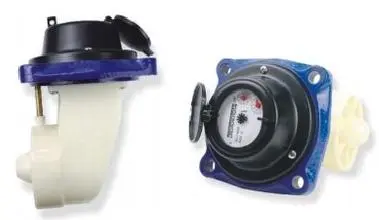

3. Вымяральны механізм зменны і лёгка разбіраецца.
4. Зашпількі з нержавеючай сталі і парашок эпаксіднай смалы распыляюцца ўнутры і звонку абалонкі, каб максімальна прадухіліць іржу і падоўжыць тэрмін службы прадукту.
5. Вымяральны механізм мае добрую ўніверсальнасць, магнітнае злучэнне, невялікае супраціўленне перадачы, адчувальную і надзейную працу.
6.Лічыльнік вакуумна герметычны, прадухіляе кандэнсацыю і распыленне, і можа захоўваць выразныя і дакладныя паказанні круглы год
Тэхнічныя параметры:
|
DN (мм) |
Дыяпазон расходу |
Максімум Q4 |
Агульны паток Q3 |
Мяжа Q |
Мінімум Q1 |
Мінімум чытанне |
Максімум чытанне |
|
Q3/Q1 |
m |
³/гадз |
м³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999 999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999 999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999 999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999 999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999 999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9 999 999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9 999 999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9 999 999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9 999 999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999 999 999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999 999 999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999 999 999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999 999 999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999 999 999 |
Габарытныя памеры і вага:
|
DN (мм) |
Даўжыня |
Вышыня |
|
Злучальны фланец |
Эталонны вага |
|
|
L (мм) |
В (мм) |
Фланец вонкавы дыяметр |
Цэнтральны дыяметр адтуліны для ніта D1 (мм) |
Колькасць злучальныя балты |
кг |
|
|
40 |
200 |
198 |
150 |
110 |
4-М16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-М16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-М16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-М16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-М16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-М20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-М20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-М20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-М24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-М20/16-М24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-М24/16-М24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-М24/20-М27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-М24/20-М30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-М27/20-М33 |
520 |

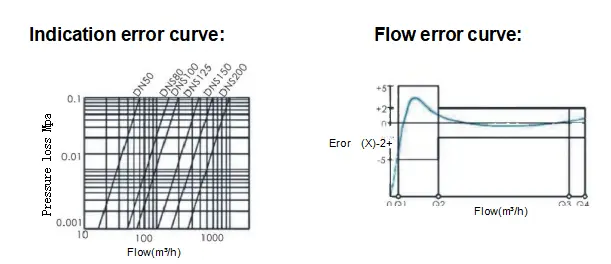

A. Максімальна дапушчальная памылка нізкай вобласці (Q1≤Q B.Калі тэмпература вады ≤30℃, максімальная дапушчальная хібнасць у высокай вобласці (Q2≤Q≤Q4) складае ±2%, калі тэмпература вады>30℃, максімальная дапушчальная памылка ў высокай вобласці (Q2≤Q≤Q4) складае ±3%
