Структура гнуткіх муфт

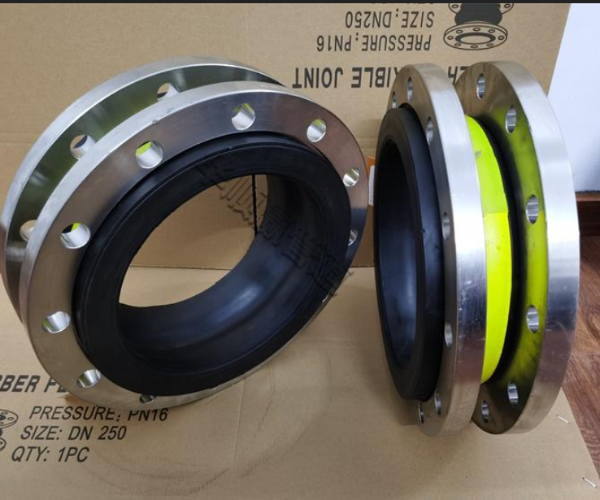

   Ядро аГнуткая муфтауяўляе сабой гумовае пругкае цела, якое складаецца з некалькіх матэрыяльных слаёў, звычайна ў форме сферы (аднаразовай або падвойнай сферы) альбо ў гафрыраванай/сильфнай форме. Унутраным пластом з'яўляецца ўнутраны гумовы пласт (унутраная падшэўка). Гэты пласт знаходзіцца ў непасрэдным кантакце з асяроддзем, якая цячэ ўнутры трубы. Такім чынам, гумавы матэрыял (напрыклад, EPDM, нітрыльная гума/NBR і г.д.) павінен быць выбраны на аснове характарыстык асяроддзя (напрыклад, агрэсіўнасці і тэмпературы), каб забяспечыць каразійную ўстойлівасць, адзенне і ўшчыльненне.

   Па -за ўнутраным гумовым пластом ляжыць вырашальны пласт арматуры (каркас/шкілетны пласт). Гэты пласт утвараецца з некалькіх плюсаў з высокатрывачнай капронавай або поліэфірнай тканіны, размешчанай у крыжаватасці і ўбудаваны ў каўчуку. Яго асноўнай функцыяй з'яўляецца супрацьстаяць унутранаму ціску трубаправода, абмежаваць радыяльнае пашырэнне і раўнамерна распаўсюджваць стрэс.

   Самы знешні пласт эластычнага цела - вонкавы гумавы пласт (вокладка). Падвяргаючыся навакольнаму асяроддзю, гэты пласт патрабуе гумавага матэрыялу, абранага для яго ўстойлівасці да выветрывання, азону і старэння для абароны ўнутранай структуры.

На абодвух канцах муфты знаходзяцца канструкцыі канчатковага злучэння (напрыклад, фланцы, свабодныя фланцы, разьбовыя канцы або заціскныя злучэнні). У камплекце ў каўчуку ў гэтых зонах канчатковага злучэння сталёвыя драцяныя кольцы (кольцы ў арматуры). Гэтыя кольцы гарантуюць, што злучэнне надзейна прымацавана да фланцавых труб, прадухіляючы выцягванне або адслаенне пад ціскам або сіламі зрушэння.
