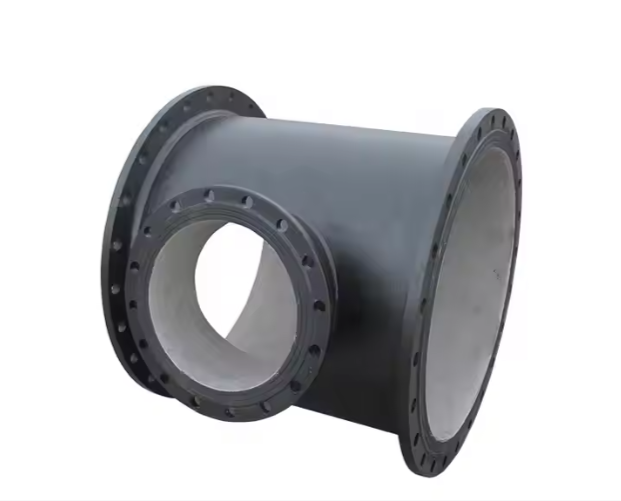

Што такое ўсё фланцавы трайнік?

      А таксамаУвесь фланцавы трайнікгэта спецыяльна распрацаванае злучэнне галіны трубы, якая характарызуецца яго вызначальнай функцыяй: усе тры парты - абодва канцы галоўнай прабегу трубы і перпендыкулярнай разеткай - абсталяваны фланцамі. Гэтая канфігурацыя выразна адрознівае яго ад іншых фітынгаў TEE, якія могуць мець разьбовыя, разеткі зваркі або звычайныя канцы.

      Асноўны корпус гэтага траяка, як правіла, з'яўляецца стандартным роўным або памяншаючым трайнікам, які адпавядае тэхнічным характарыстыкам, як ASME B16.9. Падчас вытворчасці фланец, які складаецца з шва шыі, слізгацення або разеткі зваркі-зварваецца альбо прымацаваны да кожнага з яго трох адкрытых канцоў. Фланец разгалінавага выхаду арыентаваны перпендыкулярна кірунку патоку ў асноўнай трубе. Асноўнай мэтай гэтай цалкам фланцавай канструкцыі з'яўляецца палягчэнне бесперашкоднай інтэграцыі ў сістэмы трубаправодаў на аснове фланца, што дазваляе хутка і надзейна зборку/разборка з дапамогай нітаў і пракладкі. Гэта аказваецца крытычна важным для прыкладанняў, якія патрабуюць частага абслугоўвання абсталявання, праверкі сістэмы (забяспечваючы кропкі доступу), ізаляцыю працэсаў або будучыя мадыфікацыі трубаправода і пашырэнне галіны.

       З-за надзейнай фланцавай канструкцыі, усё фланцавы трайнік асабліва падыходзіць для патрабавальных дамоў высокага ціску, высокатэмпературных умоў абслугоўвання і часта з'яўляецца пераважным рашэннем для сістэм транспарціроўкі вялікіх дыяметраў. Key characteristics include:All three connections rely on bolting to mating flanges.A suitable gasket must be placed between each flange face to ensure sealing integrity.The pressure rating of the fitting is determined jointly by the flange class (e.g., 150#, 300#, 600#) and material (common grades include carbon steel A105/A350 LF2, stainless steel A182 F304/F316, alloy Сталі і дуплексная нержавеючая сталь), у той час як сам корпус TEE павінен адпавядаць дзеючым стандартам ціску. Дымісіі строга прытрымліваюцца адпаведных стандартаў фланца (напрыклад, ASME B16.5 або B16.47) і TEE CODY CODY (напрыклад, ASME B16.9). У гэтым TEE шырока выкарыстоўваецца ў цяжкіх прамысловасці, якія залежаць ад сістэмных сістэм PIPEN, дзе ўзначальвае ўтрыманне. Тыповыя прыкладанні, якія ахопліваюць нафту і газ (уверх па цячэнні, перапрацоўка сярэдняй плыні, перапрацоўка ўніз па плыні), нафтахімічная і хімічная апрацоўка, цеплавыя і ядзерныя электрастанцыі, маштабныя воданапарадкі і сцёкавыя вады, суднабудаванне, афшорныя платформы і іншыя цяжкія прамысловыя трубаправоды.

      Нягледзячы на значныя перавагі - змешванне ўстаноўкі/выдалення, высокай трываласці і надзейнасці злучэння, прыдатнасці для вялікіх дыяметраў і жорсткіх умоў, спрошчанай ізаляцыі сістэмы і стандартызацыі - усе фланцы -траякі таксама ўяўляюць уласцівыя недахопы. У першую чаргу яны ўключаюць больш высокія адносныя выдаткі з -за матэрыялаў і зваркі на тры фланцы; значна большая вага ў параўнанні з неналежным або часткова фланцавым траяком; Павелічэнне прасторавых патрабаванняў да фланцавых твараў і аперацый па зацягванні нітаў; і тэарэтычны рызыка ўцечкі ў кожным фланцы, дзе прадукцыйнасць герметызацыі ў значнай ступені залежыць ад належнага выбару/ўстаноўкі пракладкі і дакладнага кантролю папярэдняй нагрузкі.

      У якасці альтэрнатывы ўсім фланцавым траяком дызайнеры могуць выбіраць іншыя тыпы прыдатнасці на аснове класа ціску, памеру труб, бюджэту і пастаяннага злучэння. Заменнікі ўключаюць: разьбовыя траякі (усе парты з разьбай, напрыклад, NPT/BSPT) для нізкага ціску дробязных ліній. Змешаныя злучэнні (напрыклад, фланцавы запуск канцоўкі з разьбой/разеткай зваркі).

      Такім чынам, усё фланцавы трайнік-вызначаны фланцамі на ўсіх трох портах-паслугаў як найважнейшы кампанент у фланцавых трубаправодах, што дазваляе надзейна разгалінаванне, спрошчанае абслугоўванне і ўстойлівасць у высокім ціску, высокатэмпературным дадатку, вялікай дыяметрам у цяжкай прамысловасці.
